网架结构工程的分类
发布时间：
2021-11-09 10:10
访问量：
网架结构按外形可分为平面桁架与壳型网架；
网格结构根据网格的弦数可以分为单层网格和双层(多层)。
网架结构按材料可分为钢结构网架、混凝土结构网架、木结构网架等；

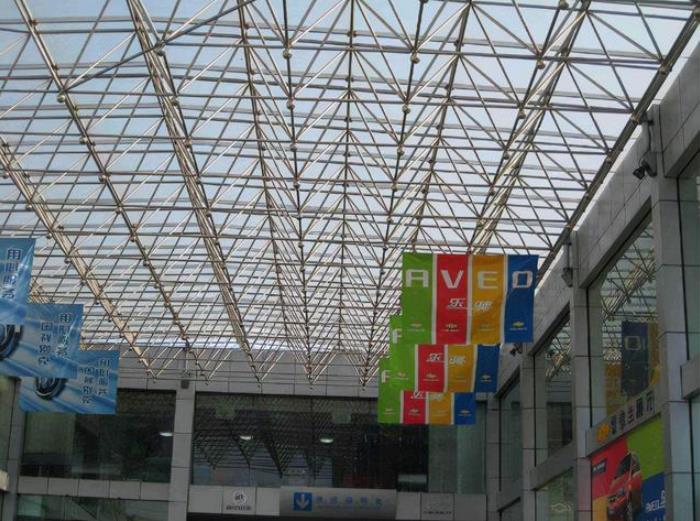

1、平面网架结构是指网架的上下面均为平面的网架，其又有以下几种：
（1）第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；
（2）第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；
（3）第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
2、壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架、双曲抛物面壳型网架、 组合异性网架。
3、网格也可以分为单层网格和双层(多层)网格。单层网格仅用于壳型网格结构。由于壳型曲面的形状可以保持自身的稳定性，网格构件可以在平面外自稳定，可以实现单层杆结构。单层网格的构件和节点需要承受一定的弯矩。但平面网格结构不能采用单层网格结构；
4、根据使用的材料，网架结构可分为钢网架、钢筋混凝土网架和钢与钢筋混凝土组成的组合网架，其中钢网架的使用较多。
